Aspirazione di gas di scarico per officine

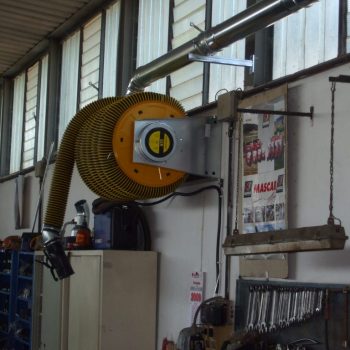

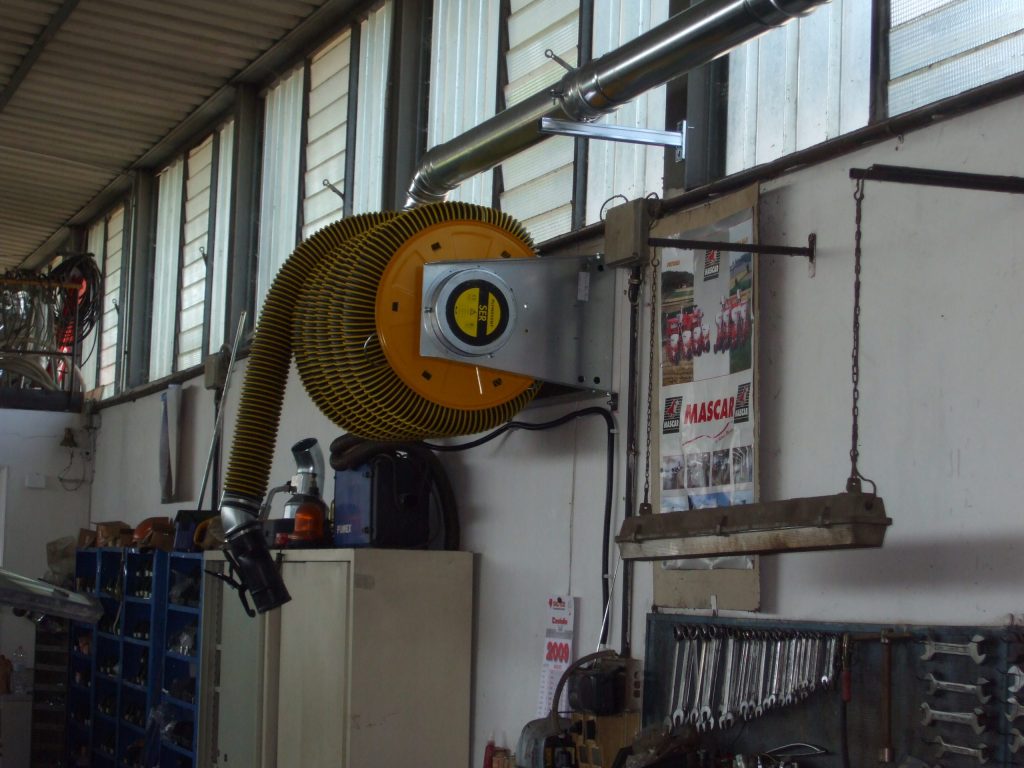

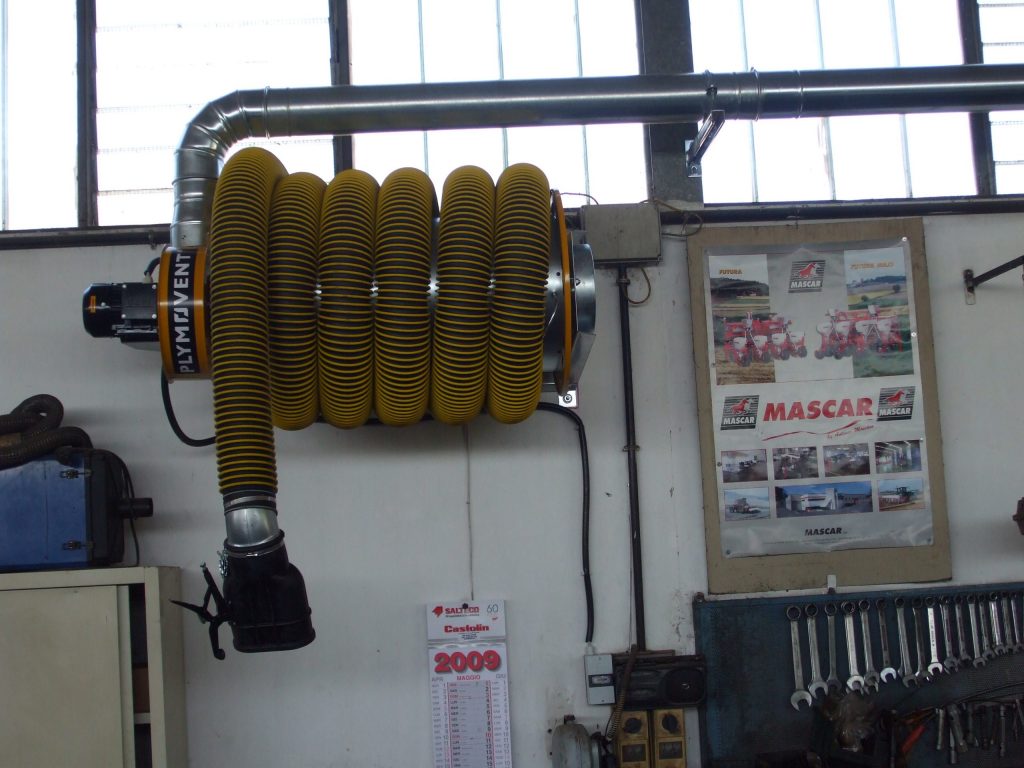

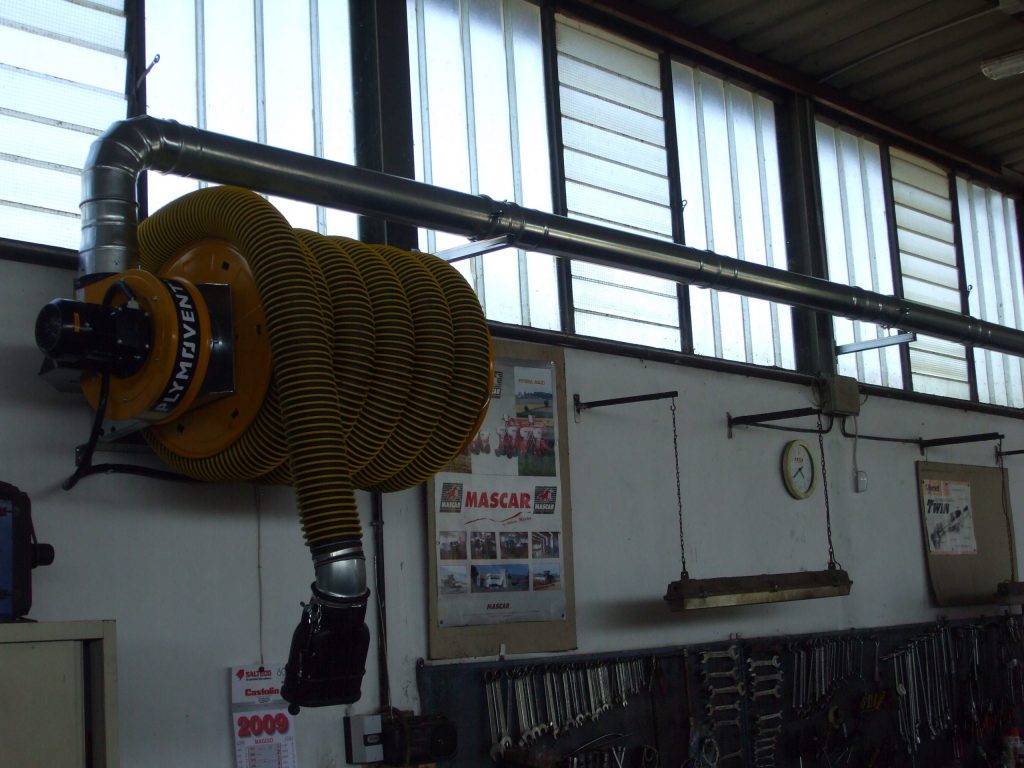

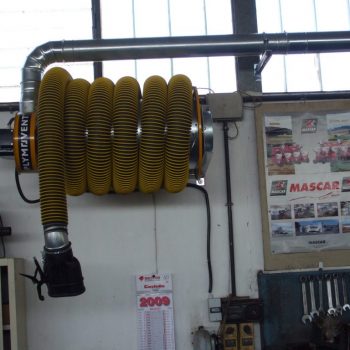

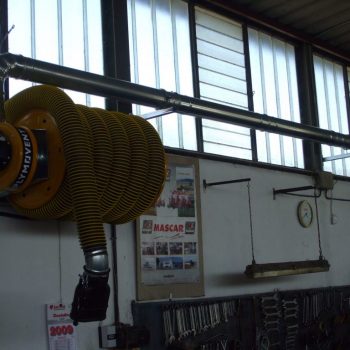

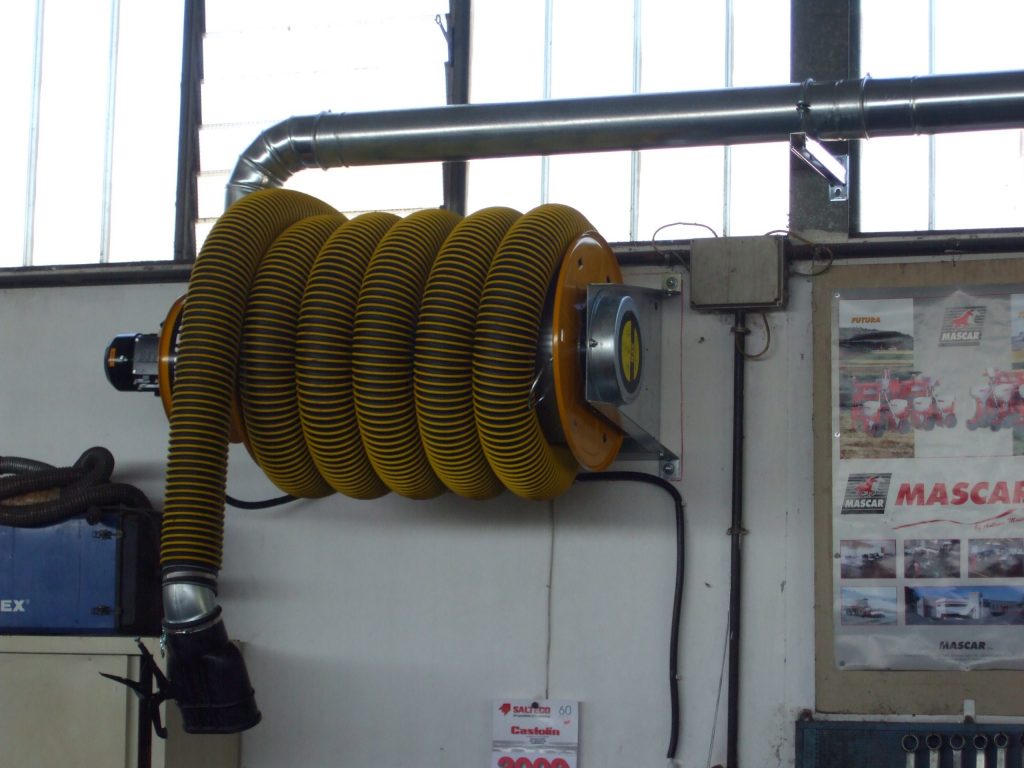

I fumi e i vapori derivanti dai gas di scarico sono altamente nocivi, per questo motivo realizziamo impianti di aspirazione per i gas di scarico delle autovetture in collaudo all’interno delle officine e non solo.
I nostri arrotolatori hanno lunghezze variabili, a seconda delle necessità di utilizzo e di ingombro.
Arrotolatore motorizzato
Composizione
Gamma
caratteristiche
info utili
Composizione
- A: tamburo zincato e piastre laterali in lamiera smaltata
- B: telaio in lamiera zincata
- C: Guida che tiene in posizione il tubo durante il primo giro del tamburo
- D: tubo, componente da ordinare separatamente
- E: adattatore diametro 160 per elettroventilatore o per tubazione di raccordo all’impianto centralizzato
- F: motore, non per uso continuativo, in caso di surriscaldamento scatta la termica e l’operatività ricomincia automaticamente quando la temperatura del motore si abbassa
- G: quadretto
Gamma
in 3 modelli:
- MHR-650
- MHR-850
- MHR-1050
caratteristiche
- Lunghezza del tubo: a seconda del diametro del tubo
- Peso sollevabile: massimo 23Kg
- Temperatura: a seconda del tipo di tubo da +150° a +650°
- Motore: tensione 220V, monofase, frequenza 50/60Hz, potenza 0.44Kw
- Dimensioni:
- Bocchette:
info utili
- Installazione: a soffitto oppure a parete
- Manutenzione: Nessuna manutenzione specifica
Arrotolatore a molle
Composizione
Gamma
caratteristiche
in dotazione
Info utili
Composizione
- A: tamburo zincato e piastre laterali in lamiera zincata verniciata
- B: telaio in lamiera zincata
- C: pacco con molla in acciaio svedere di prima qualità
- D: dente d’arresto, il tubo si sblocca tirandolo leggermente
- E: ferma tubo
- G: adattatore per elettroventilatore o per tubazione di raccordo all’impianto centralizzato
- H: tubo, da ordinare separatamente
Gamma
in 4 modelli:
- SER-450 (per tubo 75mm, 100mm)
- SER-650 (per tubo 100mm, 125mm)
- SER-850 (per tubo 125mm, 150mm)
- SER 1050-200 (per tubo 200mm)
caratteristiche
- Lunghezza tubo: massimo 10M riavvolti sul tamburo
- Peso sollevabile: massimo 19KG per mod.. SER.-450,-650,-850 e massimo 34KG PER mod. SER.-1050-200
- Temperatura: a seconda del tipo di tubo, da +150° A +350° (le temperature superiori a 150° sono consigliate solo per uso intermittente)
- Portata: automezzi 360 M3/H – veicoli pesanti 1080 M3/H
- Dimensioni:
- Bocchette:
in dotazione
kit con attacco al tamburo per mod. ser-450, -650 e -850, include hose stop e attacco al tamburo in base al diametro del tubo:
- MAS-75 per tubo diametro 75MM
- MAS-100 per tubo diametro 100MM
- MAS-125 per tubo diametro 125MM
- MAS-150 per tubo diametro 150MM
- già compreso di serie nel mod. ser-1050-200
Info utili
- Installazione: a soffitto oppure a parete
- Manutenzione: nessuna manutenzione specifica
Arrotolatore con riduttore
composizione
Gamma
caratteristiche
in dotazione
Info utili
composizione
- A: Tamburo zincato e piastre laterali in lamiera zincata verniciata
- B: Telaio in lamiera zincata
- C: Guida che tiene in posizione il tubo durante il primo giro del tamburo
- D: Tubo, da ordinare separatamente
- E: Adattatore diametro 160/200 per elettrov. o per tubazione di raccordo all’impianto centralizzato
- F: Motore
- G: Riduttore, silenzioso ed esente da manutenzione, con velocità di srolotamento di 0.4m/s
- H: Micro di fine corsa (alto/basso/controllo ventilatore/serrandina)
Gamma
in 3 modelli:
- MER-850 per tubo diametro 75-150mm
- MER-1050 per tubo diametro 75-150 mm
- MER-1250-200 per tubo diametro 200mm
caratteristiche
- Lunghezza tubo: a seconda del diametro del tubo
- Peso sollevabile: massimo 50Kg (tubo e bocchetta)
- Temperatura: MER-850 e -1050 a seconda del tipo di tubo varia da +150° a +350°, con temperature superiori a 150° solo per uso intermittente e MER-1250-200 a seconda del tipo di tubo varia da +150° a +650°, con temperature superiori a +300° solo per uso intermittente
- Motore: tensione 220/380V, trifase, frequenza 50/60Hz, potenza 0.37Kw
- Dimensioni:
- Bocchette:
in dotazione
Kit con attacco al tamburo per mod. MER-850 e MER-1050:
- MAP-75 per tubo diametro 75mm
- MAP-100 per tubo diametro 100mm
- MAP-125 per tubo diametro 125mm
- MAP-150 per tubo diametro 150mm
- già compreso nel mod. MER-1250-200
Info utili
- Installazione: a soffitto oppure a parete
- Manutenzione: nessuna manutenzione specifica
